施工电梯防坠器结构原理图解说

施工电梯防坠器又称施工升降机防坠安全器,它是一种应用摩擦制动式防坠器原理而研制的施工电梯坠落保护装置。防坠器生产厂家河北东圣吊索具笔者在本文中仅以双向防坠安全器结构为例图文并茂地为您解说了施工电梯防坠器结构原理图



双向施工电梯防坠器结构

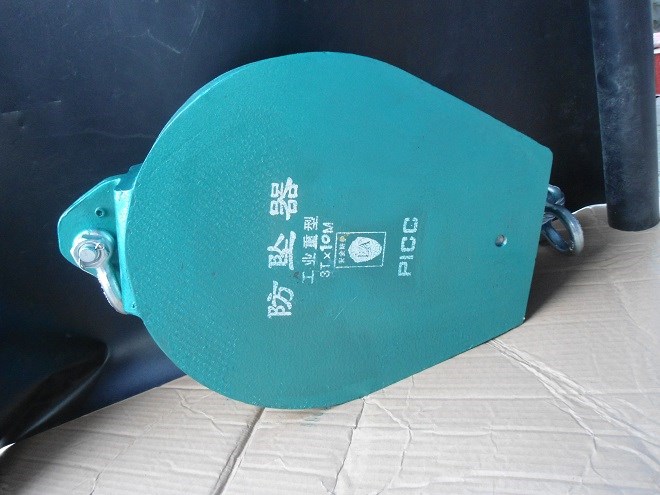

施工电梯防坠器



双向施工电梯防坠器结构如图1所示。其中,防坠安全器外壳具有与制动锥鼓外壁相适应的锥形内壁;正(反)离心楔块设置在制动锥鼓靠近齿轮轴的一端;制动锥鼓远离齿轮轴的一端同轴固定在螺杆上;碟形弹簧套在螺杆上,位于制动锥鼓与螺母之间;外螺母装在内螺母上,内螺母装在螺杆上,螺杆与内螺母内外的螺纹相契合,内外螺纹旋向相反,沿不同方向扭力则分别呈现出拴紧与旋松两种状态。



施工电梯防坠器结构原理,您了解了吗?
